RIP Redistribute Static

Oke pada Lab Ini kita saya akan Menjelaskan bagaimana cara Me-Redistribute RIP dengan Static Routing,Redistribute adalah suatu Proses yang menggabungkan 2 Routing Protocol yang berbeda,Saat Melakukan Redistribute harus ada 1 router yang Menjalankan 2 Routing Protocol yang berbeda,dan Di router itulah Redistribute di jalankan. Oke langsung saja, Saya akan Memberi Contoh bagaimana cara Me-Reditribute RIP dengan Static Route

Topologi :

Pada Lab Ini R-1 hanya Menjalankan RIP,R-2 akan Menjalankan 2 Routing Protocol yang berbeda yakni RIP dan Static Route,nah Redistribute akan di lakukan di R-2 ,dan R-3 akan Menjalankan Static Route Untuk mengenali Semua Remote Networknya.

Pertama Setting Identity dan IP Address Pada Setiap Router.

Konfigurasi Menggunakan Winbox:

R-2 :

Konfigurasi Menggunakan Winbox :

R-3 :

Konfigurasi Menggunakan Winbox :

Step Selanjutnya adalah Melakukan Routing Pada Setiap Router: R-1 : R-1 hanya Menggunakan Routing RIP dan Network yang di advertise adalah :192.168.1.0/24 dan 12.12.12.0/24

Meng-aktifkan Interface RIP:

Konfigurasi Menggunakan Winbox :

Advertise Network :

Konfigurasi Menggunakan Winbox :

Selanjunya kita akan Mengkonfigurasikan R-2 : R-2 menjalankan Routing Static dan RIP,Routing Static akan digunakan Router untuk Me-Routing Network 192.168.2.0/24 dan 192.168.3.0/24,sedang RIP nya hanya meng-Advertise Network 12.12.12.0/24.

Static Route :

Konfigurasi Meggunakan Winbox :

Selanjutnya adalah Me-Aktifkan Routing RIP pada R-2

Meng-Aktifkan RIP pada Interface :

Konfigurasi menggunakan winbox :

Di sini Interface yang di aktifkan RIP nya hanya Interface yang mengarah ke R1,Karna R-1 juga menggunakan RIP untuk Melakukan Routing,sedangkan Interface yang mengarah ke R-3 tidak perlu di aktifkan RIP nya karna kita menggunakan Static Route.

Selanjutnya adalah Meng-Advertise Network:

Konfigurasi Menggunakan Winbox :

Step Selanjutnya adalah mengkonfigurasikan Static Route pad R-3 R-3 Menggunakan Routing Static Untuk Menuju semua Remote Network nya ,yaitu Network 192.168.1.0/24 dan Network 12.12.12.0/24

Konfigurasi Static Route :

Konfigurasi Menggunakan Winbox :

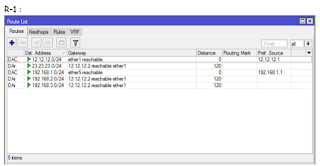

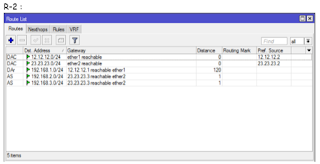

Step yang Terakhir adalah Step Redistribute nya ,Redistribute akan di lakukan di R-2 .sebelum di redistribute R-1 tidak memliki tabel Routing dengan tujuan 192.168.2.0/24,192.168.3.0/24 dan 23.23.23.0/24 karna Berbeda Routing Protocol.

Redistrubute RIP dan Static di R-2 :
