Konfigurasi PPTP (Point to Point Tunneling Protocol) > Mikrotik

PPTP merupakan salah satu type VPN yang paling sederhana dalam konfigurasi. Selain itu juga fleksibel. Mayoritas operating system sudah support sebagai PPTP Client, baik operating system pada PC ataupun gadget seperti android. Komunikasi PPTP menggunakan protokol TCP port 1723, dan menggunakan IP Protocol 47/GRE untuk enkapsulasi paket datanya. Pada setting PPTP, kita bisa menentukan network security protocol yang digunakan untuk proses autentikasi PPTP pada Mikrotik, seperti pap,chap,mschap dan mschap2. Kemudian setelah tunnel terbentuk, data yang ditransmisikan akan dienkripsi menggunakan Microsoft Point-to-Point Encryption (MPPE). Proses enskripsi biasanya akan membuat ukuran header paket yang ditransmisikan akan bertambah. Jika kita monitoring, traffick yang melewati tunnel PPTP akan mengalami overhead ± 7%.

Oke Selanjutnya saya akan Menjelaskan bagaimana Mengkonfigurasikan PPTP pada Router Mikrotik.

Topologi:

Pada Lab ini kita akan Mencoba Membuat Tunnel dari R-1 ke R-2 agar PC1 dan PC2 bisa menggunakan Interface Tunnel tersebut untuk menjadi Gateway. Pastikan Kedua Router telah terkoneksi ke Internet.

Pertama Setting IP Address Pada R-1:

Lalu Setting IP juga pada R-2:

Jika sudah Mensetting IP Address Step selanjutnya adalah Membuat PPTP Server pada R-1:

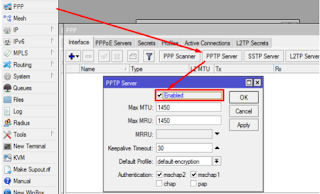

Membuat PPTP Server pada R-1:

Jika Sudah Maka Step Selanjutnya adalah Membuat Secret pada PPTP Server yang berfungsi Untuk autentekasi pada PPTP Client. Membuat Secret Pada PPTP Server:

Parameter yang perlu di perhatikan saat membuat Secret pada Server Adalah Name,Password,Service=Jenis Tunnel yang digunakan,Local Address=IP Tunnel Server,Remote Address=IP Tunnel Client.

Step selanjutnya adalah adalah Mensetting PPTP Client pada R-2:

Tambahkan Interface PPTP Client pada R-2:

1.Klik Interface Lalu Klik Add

2.Pilih PPTP Client dan Setting Sesuai Dengan Gambar dibawah ini.

Connect to diisi dengan IP Public R-1 dan Isi Username dan Password  Status PPTP Aktif pada Server

Jika Sudah menghubungkan 2 router menggunakan PPTP maka Step selanjutnya adalah Melakukan Routing agar Kedua Jaringan Local Tersebut bisa saling terhubung.

Gateway Yang digunakan adalah IP Tunnel lawan.

Routing Pada R-1:

Routing pada R-2:

Untuk Pengecekan Lakukan Ping Antar PC yang Terpisah Oleh Internet 😃

Jika Melakukan Traceroute maka akan Melewati Tunnel bukan Melewati Internet Traceroute:
