Konfigurasi OSPF Redudancy Non Backbone Area > Mikrotik

Pada lab Ini kita masih membahas tentang redundancy tetapi redundancy pada lab ini terjadi di Multi area yaitu area backbone dan area Non backbone.

Topologi:

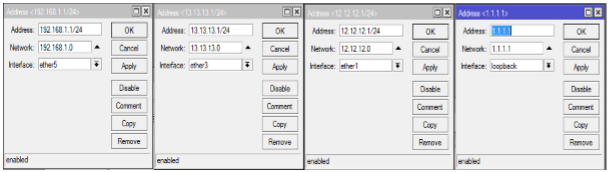

Pertama Setting Identity,Interface Loopbacl dan IP Address Pada Setiap Router.

R-1:

Konfigurasi Menggunakan Winbox:

R-2:

Konfigurasi Menggunakan Winbox:

R-3:

Konfigurasi Menggunakan Winbox:

Step Selanjutnya adalah mengkonfigurasi Ospf Pada Setiap Router,setting Router ID pada setiap Router dan Tambahkan Area Non Backbone Pada Router sesuai dengan Topologi.

R-1:

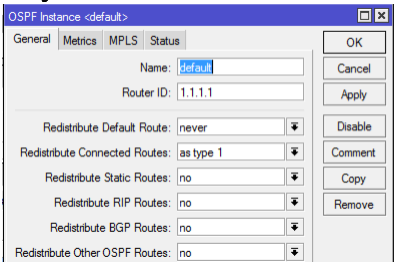

Setting Router-ID:

Konfigurasi Di Winbox:

Menambahkan Area OSPF:

Konfigurasi Menggunakan Winbox:

Advertise Network:

Konfigurasi Menggunakan Winbox:

R-2:

Setting Router-ID:

Konfigurasi Di Winbox:

Menambahkan Area OSPF:

Konfigurasi Menggunakan Winbox:

Advertise Network:

Konfigurasi Menggunakan Winbox:

R-3:

Setting Router-ID:

Konfigurasi Di Winbox:

Menambahkan Area OSPF:

Konfigurasi Menggunakan Winbox:

Advertise Network:

Konfigurasi Menggunakan Winbox:

Jika sudah melakukan Konfigurasi OSPF pada Setiap Router Check tabel Routing pada Setiap Router.

R-1:

R-2:

R-3:

Jika di lihat pada tabel Routing maka Setiap Router Memiliki link cadangan Untuk Mencapai remote Network Nya. Untuk Pengetesan Ping Antar PC:

Ping PC1 ke PC2:
