Konfigurasi OSPF Redudancy Backbone Area > Mikrotik

Oke pada Lab ini kita akan membahas tentang OSPF Redudancy Bacbone Area,Redudancy adalah Fail Over nya Dynamic Route.Redudancy pada lab ini akan terjadi pada Satu area saja yaitu Area Backbone.

Topologi:

Pertama Setting Identity,Interface Loopback dan IP Address pada setiap Router.

R-1:

Konfigurasi Menggunakan Winbox:

R-2:

Konfigurasi Menggunakan Winbox:

R-3:

Konfigurasi Menggunakan Winbox:

Step selanjutnya adalah melakukan Konfigurasi OSPF pada Router.

R-1:

Setting Router-ID:

Konfigurasi Menggunakan Winbox:

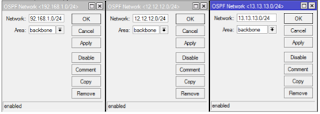

Meng-Advertise Network:

Konfigurasi Menggunakan Winbox:

R-2:

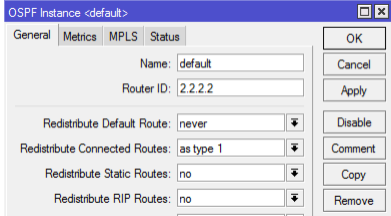

Setting Router-ID:

Konfigurasi Menggunakan Winbox:

Meng-Advertise Network:

Konfigurasi Menggunakan Winbox:

R-3:

Setting Router-ID:

Konfigurasi Menggunakan Winbox:

Meng-Advertise Network:

Konfigurasi Menggunakan Winbox:

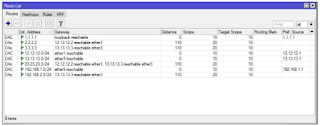

Jika sudah Check tabel Routing Pada Setiap Router.

R-1:

R-2:

R-3:

Bisa di lihat pada tabel Routing Masing masing router Memiliki Link cadangan untuk Menuju Remote Network nya.
