Pada Lab Ini kita akan Membahas OSPF Routing Filter,Apa sih Fungsi Routing Filter itu? Routing Filter Berfungsi Untuk Menyaring Prefix yang akan Masuk Ke tabel Routing OSPF Kita.Routing Filter sangat Berfungsi Untuk Dynamic Route .
Topologi:
Di sini Kita akan MemFilter Network 192.168.2.0/24 di R-2 jadi setelah di konfigurasikan OSPF Routing Filter R-2 tidak Memiliki tabel Routing dengan Network 192.168.2.0/24 ,tetapi PC2 tetap bisa melakukan Ping Ke PC3 ,dan PC 3 tidak bisa melakukan Ping Ke PC2.
Selanjutnya saya akan Menjelaskan Cara konfigurasi OSPF Filtering.
Pertama Setting Identity,Interface Loopback dan IP Address pada Setiap Router.
R-1:
Konfigurasi Menggunakan Winbox:
R-2:
Konfigurasi Menggunakan Winbox:
Step Selanjutnya adalah Men-Setting OSPF pada setiap Router.
R-1:
Setting Router-ID:
Konfigurasi Menggunakan Winbox:
Advertise Network:
Konfigurasi Menggunakan Winbox:
R-2:

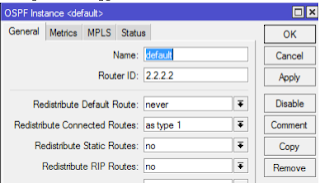

Setting Router-ID:
Konfigurasi Menggunakan Winbox:
Advertise Network:
Konfigurasi Menggunakan Winbox:

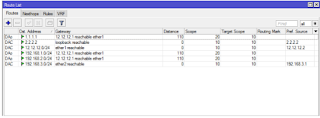

Jika sudah melakukan Routing OSPF coba Check tabel Routing R-2:
Sebelum melakukan Routing Filter R-2 masih Memiliki Tabel routing dengan Network 192.168.2.0/24
Step Selanjutnya Kita akan Melakukan Konfigurasi Routing Filter Pada R-2 agar R-2 tidak Memiliki Tabel Routing dengan Network 192.168.2.0/24
Konfigurasi Routing Filter Pada R-2:
Konfigurasi Menggunakan Winbox:
Parameter yang perlu di perhatikan adalah Chain=Ospf-In Prefix=(Prefix/Network yang ingin di blokir) Action=Discard (menolak)
Jika sudah Melakukan Konfigurasi Routing Filter Check lagi Tabel Routing pad R2:
Sekarang R-2 Tidak Memiliki Tabel Routing dengan Network 192.168.2.0/24 karna sudah di Filter.
Check Ping Antar Router.
Ping PC3 ke PC1:
Ping PC3 ke PC2:
Gagal -_- karna R-2 tidak memiliki entry Routing untuk menuju Network 192.168.2.0/24
Ping PC2 ke PC3:
