Konfigurasi IP Tunnel (IP-IP) > Mikrotik

Salah satu alternatif tunnel selain menggunakan EoIP adalah dengan menggunakan IPIP. Implementasi IPIP di mikrotik berdasarkan RFC2003. Protokol IPIP berkerja dengan mengenkapsulasi paket data dari satu IP ke IP lain untuk membentuk network tunnel. Berbeda dengan EoIP yang hanya bisa digunakan untuk router yang sama - sama MikroTik, IPIP dapat berjalan hampir di semua jenis router selama router tersebut mendukung protokol IPIP. Akan tetapi, IPIP tidak dapat di-bridge sehingga jringan lokal dibahwa router R-1 dan R-2 harus menggunakan segmen IP addres yang berbeda.

Oke selanjutnya saya akan Menjelaskan bagaimana mengkonfigurasikan IPIP Tunnel pada Mikrotik.

Topologi:

Pastikan kedua Router telah Terhubung ke Internet.

Konfigurasi IP Address pada Setiap Router:

R-1:

R-2:

Jika sudah maka Step selanjutnya adalah Membuat Interface IPIP Tunnel pada setiap Router.

R-1:

1.Klik Interface lalu Klik Add

2.Pilih IP Tunnel dan Isi Local Address dengan IP Public Router dan Remote Address dengan IP Publick Lawan.

R-2:

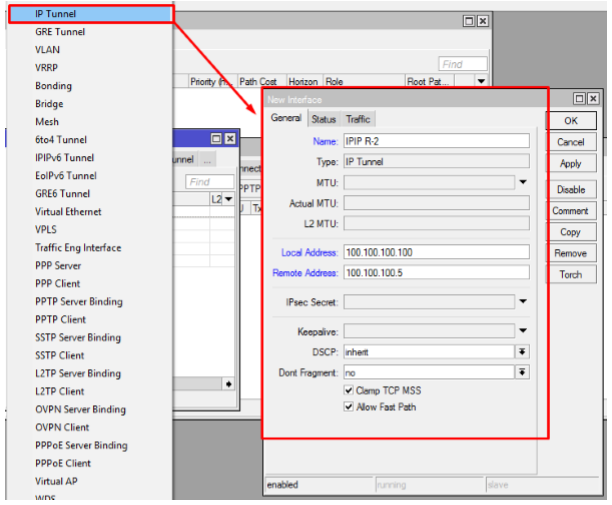

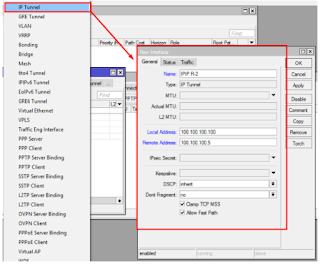

1.Klik Interface lalu Klik Add

2.Pilih IP Tunnel dan Isi Local Address dengan IP Public Router dan Remote Address dengan IP Publick Lawan.

Jika Sudah Membuat Interface IP Tunnel pada kedua Router maka Step Selanjutnya adalah member IP Addres Pada Interface Tunnel tesebut.

IP address yang digunakan Untuk IP Tunnel adalah Model IP address Point to Point.

Setting IP Address IP-Tunnel Pada kedua Router:

R-1:

R-2:

Step Selanjutnya adalah Melakukan Routing agar kedua jaringan Local bisa saling terhubung.Parameter Gateway yang digunakan Untuk Melakukan Routing adalah IP Tunnel Lawan.

Routing Pada Setiap Router:

R-1:

R-2:

Jika sudah Melakukan Routing maka kedua PC sudah saling terhubung dengan Menggunakan IPIP Tunnel.

Untuk Pengetesan lakukan Ping dan Traceroute antar PC:

Ping:

Traceroute:

Hasil dari Traceroute Membuktikan Bahwa kedua PC terhubung melalui Tunnel.
