Routing Information Protocol (RIP)

Routing Information Protocol (RIP) adalah routing protocol yang sangat sederhana dan masuk dalam kategori Interior Gateway Protocol. RIP merupakan routing protocol dengan algoritma routing distance vector atau routing protocol yang hanya melihat arah dan jarak untuk menuju suatu jaringan tujuan. RIP tidak memiliki peta yang lengkap tentang jaringan yang ada. RIP menggunakan hop count sebagai metric dan link dengan hop count terkecil yang akan menjadi link terbaik (best path). Router-router yang menjalankan RIP akan saling bertukar informasi dengan router tetangganya (neighbor). Informasi yang akan dipertukarkan adalah tabel routing miliknya, dengan kata lain sebuah router akan mengirimkan atau meneruskan tabel routingnya kedalam neighbour router. Berikut adalah beberapa Karakteristik RIP:

Distance vector routing protocol
Hop count sebagi metric untuk memilih rute
Maximum hop count 15, hop ke 16 dianggap unreachable
Secara default routing update 30 detik sekali
RIPv1 (classfull routing protocol) tidak mengirimkan subnet mask pada update
RIPv2 (classless routing protocol) mengirimkan subnet mask pada update

Disini saya tidak akan Menjelaskan Panjang lebar Tentang RIP. Selanjutnya saya Menjelaskan Bagaimana Mengkonfigurasikan RIP pad Router Mikrotik. Topologi:

Pertama Setting Identity dan IP Address pada Setiap Router.

R-1 :

Konfigurasi Menggunakan Winbox :

R-2 :

Konfigurasi Menggunakan Winbox :

R-3 :

Konfigurasi Menggunakan Winbox :

Jika Sudah maka Step Selanjutnya adalah melakukan Konfigurasi RIP pada Setiap Router.

Pertama kita akan Mengkonfigurasikan RIP pada R-1

Aktifkan Protocol Routing RIP pada Interface yang terhubung dengan Router lain.

Konfigurasi Menggunakan Winbox :

Pada R-1 kita hanya perlu Meng-Aktifkan RIP pada Interface Ether1,karna Interface tersebut terhubung dengan Router lain yang menggunkan Routing Protocol yang sama,sedangkan Interface yang mengarah ke Client tidak perlu di aktifkan Protol Routing pada Interface Tersebut. Setelah Mengaktifkan Protocol Pada Routing maka Step selanjutnya adalah MengAdvetise Network,Advertise Network berfungsi Untuk Memasukan Network yang terhubung dengan Router kedalam Tabel Routing yang nanti nya akan di tukarkan dengan Router yang lain agar dapat Membuat Best path untuk menuju Network tujuan.

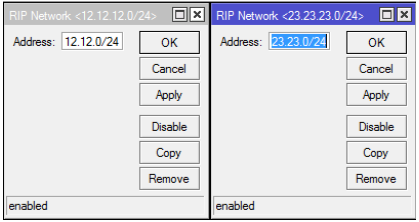

Meng-Advertise Network:
