Pada saat melakukan konfigurasi Static Route kita bisa memilih Type Routing yang akan di gunakan Type Routing pada static Route,dan Parameter Routing Type ini adalah Parameter Routing yang bisa digunakan untuk kebutuhan keamanan jaringan,
Static Route memliki 4 jenis Routing Type,Yaitu :
- Unicast
- Blackhole
- Prohibit
- Unreachable
- Unicast
Unicast adalah Type Default pada Type routing yang biasa di gunakan ketika kita melakukan Konfigurasi Static Route .
- Blackhole Blackhole adalah type routing yang biasa di gunakan untuk melakukan Blocking ,Blackhole akan melakukan Blocking secara diam diam.
- Prohibit Prohibit juga termasuk dalam routing type yang dapat digunakan untuk melakukan Blocking,Pada saat melakukan blocking Prohibit akan mengirimkan pesan Eror ICMP "Administratively prohibited atau Packet Filtered "
- Unreachable Unreachable juga termasuk dalam Type routig yang berfungsi untuk Blocking,saat melakukan Blocking Unreachable akan mengirimkan pesan Eror ICMP “Host Unreachable” Setelah menjelaskan tentang Type route ,selanjutnya saya akan menejelaskan bagaimana menerapkan Type Route di dalam jaringan.

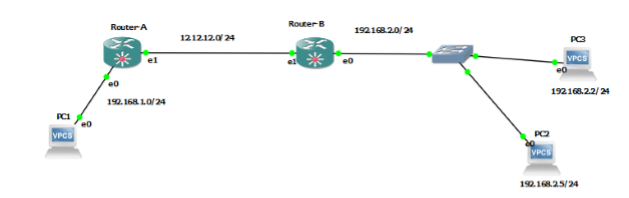

Pada Lab Ini kita akan mencoba untuk menggunakan Route Type untuk melakukan Blocking,pada lab ini kita akan Mencoba menerapkan blocking terhadap PC 2,jadi PC 1 tidak bisa mengirim data apapun ke PC 2,tapi PC 1 masih dapat mengirim data ke PC 3.
Pertama Setting Ip Address dan Beri Identitas pada setiap router,dan jangan lupa setting IP Pada Setiap PC.
PC-1=192.168.1.2/24 Gateway=192.168.1.1
PC-2=192.168.2.5/24 Gateway=192.168.2.1
PC-3=192.168.2.2/24 Gateway=192.168.2.1
Router A:
jika Menkonfigurasikan menggunakan Winbox
R-1:
Selanjutnya kita konfigurasikan Static Route pada setiap Router agar dapat mengenali remote network nya.
Selanjutnya kita akan Menkonfigurasikan Static Route pada R-1 Dengan Parameter Type Routing=Prohibit ,Parameter yang wajib di isi saat melakukan Blocking menggunakan Routing Type ini adalah Parameter Dst.Address (Network tujuan yang ingin di Block) dan Routing Type=Jenis Blocking nya. Konfigurasi Routing Type=Prohibit pada R-1
Jika Konfigurasi Menggunakan Winbox:
Untuk Pengecekan Coba Ping dari PC-1 (192.168.1.2) ke PC-2 (192.168.2.5)
PC-1 satu akan mendapatkan Pesan Eror ketika Ping ke PC-2. 😊 Dan Coba Ping dari PC-1 (192.168.1.2) ke PC-3 (192.168.2.2)
