QUEUE TREE Pada Mikrotik

Quee Tree adalah salah satu fitur yang terdapat dalam mikrotik yang digunakan untuk mengatur jumlah bandwidth. Berfungsi untuk mengimplementasikan fungsi yang lebih komplex dalam limit bandwidth. Biasanya digunakan oleh admin warnet untuk membatasi satu arah koneksi untuk download maupun untuk upload. Cara membuat Queue Tree sering dibilang agak rumit oleh orang oleh karena itu orang lebih banyak memilih simple quee.

Queue Tree dirancang untuk menjalankan tugas yang lebih kompleks dan kita butuh pemahaman yang bagus teentang aliran trafik dan kita harus mengaktifkan fitur mangle pada firewall. Sedangkan Simple Queue kebanyakan digunakan untuk memudahkan konfigurasi.

Keunggulan Queue Tree diataranya:

• Jarang orang yang memakai ini
• Lebih Flexsibel dan harus paham tentang mangle dan traffic control
• Mengatur aliran paket satu arah
• Mampu membagi bandwidth secara fixed
• Mendukung penggunaan PCQ sehingga dapat membagi bandwith secara merata

Sebelum kita membuat Queue Tree, kita konfigurasikan Mangle Mark Connection, Mangle Download, dan Mangel Upload.

Pertama  Koneksikan Router kita ke Internet

 Buat Mangle Mark Connention yang berfungsi untuk mencatat koneksi baru yang dibuat oleh Client. IP→Firewall→Mangle→Add

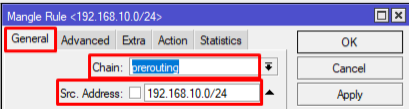

1. Ditab General, isi:

• Chain: prerouting
• Src.Address: 192.168.10.0/24 (network client)

2. Ditab Action, isi:

• Action: mark connection
• New Connection Mark: Client
• Checklist Passthrough
• Apply→OK

Jika sudah, kita akan membuat Mangle untuk mencatat traffic download dari Client

1. Mangle→Add. Ditab General, isi:

• Chain: prerouting
• In.interface: wlan1
• Connection Mark: Client

2. Ditab Action, isi:

• Action: mark packet
• New Connection Mark: Client Download
• Unchecklist Passthrough
• Apply→OK

Jika sudah, kita akan membuat Mangle untuk mencatat aktifitas Upload dari Client.

1. Mangle→Add. Ditab General, isi:

• Chain: prerouting
• In.interface: ether2
• Connection Mark: Client

2. Ditab Action, isi:

• Action: mark packet
• New Connection Mark: Client Upload
• Unchecklist Passthrough
• Apply→OK

Setelah melakukan step step diatas, sekarang kita akan membuat Queue Tree.

Pertama kita akan membuat Queue Download.

1. Queue→Queue Tree→Add

2. Ditab General, isi:

• Name: queue Download
• Parent: wlan1
• Packet Marks: Client Download
• Apply→OK

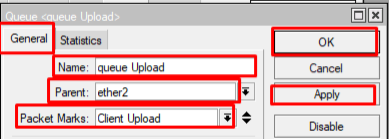

Kita akan membuat Queue Upload

1. Queue→Queue Tree→Add

2. Ditab General, isi:

• Name: queue Upload Parent: ether2
• Packet Marks: Client Upload
• Apply→OK
