Fail Over (Lab 4) Mikrotik

Fail Over adalah teknik yang menggunakan beberapa jalur untuk mencapai Network tujuan.Jika kita menerapkan Fail Over maka maka router akan menggunakan 1 Link ISP sebagai Link Utama ,dan link yang lainnya di fungsikan sebagai Link cadangan jika Link utama terganngu atau terputus.

Dalam Fail Over parameter yang perlu di perhatikan adalah Administrative Distance,Semakin kecil nilai AD maka router akan memilih Route tersebut , jadi jika kita menerapkan Fail Over maka kita sebagai administrator jaringan bisa memilih Link yang akan di gunakan sebagai Link Utama dan Link yang di gunakan Sebagai Link Cadangan, Kita sebagai Administrator Jaringan kita hanya perlu memberikan AD lebih kecil kepada link utama,dan Link yang di gunakan sebagai Link cadangan Di-Setting dengan parameter Distance yang lebih besar dari pada Distance pada Link Utama.

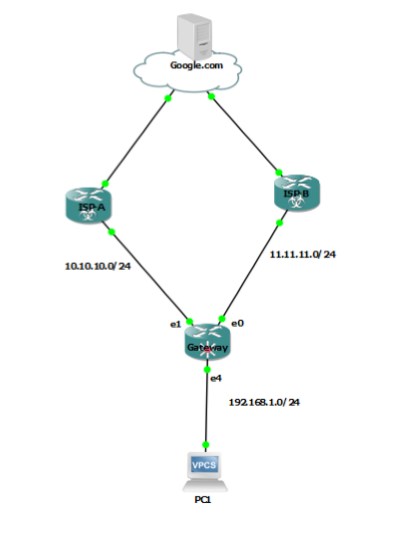

Selanjutnya kita akan mencoba mengkonfigurasikan Fail Over pada Router yang menggunakan 2 ISP untuk Menuju Internet.

Di sini kita akan Men-Setting Agar ISP-A Akan menjadi Link utama dan ISP-B Sebagai Link Cadangan.

Step Pertama adalah memasang IP Address pada Setiap Interface di Router Gateway.Ether1=11.11.11.2/24 ,Ether2=10.10.10.2/24 ,Ether5=192.168.1.1/24 Konfigurasi Menggunakan CLI/Terminal:

Konfigurasi Menggunakan Winbox:

Selanjutnya kita akan Mengkonfigurasikan Fail Over ,dan memfungsikan ISP-A sebagai Link Utama dan ISP-B sebagai Link Cadangan. Konfigurasi Menggunakan CLI/Terminal:

Konfigurasi di atas akan menjadikan Route yang dengan menggunakan Distance terkecil sebagai Link Utama,Route yang akan di pilih oleh router tersebut adalah Route yang menggunakan gateway 10.10.10.1 karna distance nya lebih kecil. Jika sudah melakukan Konfigurasi di Atas maka tabel routing pada Router akan berubah Seperti berikut. Tabel Routing:

Jika di lihat pada tabel Routing Route yang memliki Distance Terkecil (1) yang akan di gunakan oleh router untuk mengirim paket dan Route tersebut akan di tandai oleh AS (Active Static) dan Link cadangannya akan Di tandai oleh S (Slave), Untuk pengetesan Maka Lakukan Ping dan Traceroute ke Server Google.com Ping ke Google.com :

Bisa di lihat , Pc tersebut akan mengirim data melewati 10.10.10.1 (ISP-A) yang di fungsikan sebagai Link Utama. Pada Saat konfigurasi Fail Over ,Kita juga menggunakan Parameter CheckGateway, Mekanisme pengecekan gateway ini akan menggunakan ARP Request atau Test Ping yang akan dikirimakan setiap 10 detik. Sebuah link akan dianggap sebagai "Gateway Time-Out" apabila tidak menerima respon selama kurang lebih 10 detik dari mesin gateway. Dan akan dianggap "Unreachable" jika terjadi 3 kali gateway time-out secara berurutan
