Konfigurasi WDS (Wireless Distribution System) Dynamic

WDS (Wireless Distribution System) adalah system yang memungkinkan interkoneksi antar Access Point (AP). System ini digunakan untuk memperluas jangkauan area wireless, dengan menggunakan beberapa AP yang menjadi satu kesatuan,  tanpa membangun backbone jaring. Syarat dalam membangun jaringan WDS adalah AP harus menggunakan Band, Frequency, dan SSID yang sama.

Di postingan sebelumnya kita sudah mengkonfigurasikan WDS Static,

selanjutnya kita akan mengkonfigurasikan WDS secara Dynamic.

1. Konfigurasikan Wireless Access Point (AP)
2. Wireless→Interface→Wlan1 (di enable)
3. Ditab Wireless, isi:

• Mode                 : ap bridge
• Band                  : (bebas)
• Channel Width  : (bebas)
• Frequency         : (bebas)
• SSID                 : WDS Dynamic Ibrahim
• Apply→OK

4. Buat Bridge dan masukkan Interface Wlan1 kedalam Bridge yang telah dibuat

5. Masukkan Wlan1 ke Bridge

6. Setting WDS di Access Point dengan WDS Dynamic

7. Konfigurasikan Wireless Station

8. Wireless→Interface→Wlan1 (di enable)

9. Ditab Wireless, isi:

• Mode: ap bridge
• Band: (bebas)
• Channel Width: (bebas)
• Frequency: (bebas)
• SSID: WDS Dynamic Ibrahim
• Apply→OK

10. Buat Bridge dan masukkan Interface Wlan1 kedalam Bridge yang telah dibuat

11. Masukkan Wlan1 ke Bridge

12. Setting WDS di Access Point dengan WDS Dynamic

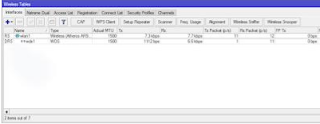

13. Hasilnya apabila sudah berhasil  Interface Wlan1 akan bertanda RS dan WDS akan muncul otomatis dengann bertanda DRS pada Router AP

14. Dan secara otomatis akan ditambah ke dalam port bridge yang bertanda D

Trimakasih, semoga bermanfaat.
