MULTI LAYER SWITCH ( MLS )

                                                Inter VLAN Switch Layer 3 (MLS)

Untuk menghubungkan VLAN atau Network yang berbeda dibutuhkannya Perangkat layer 3 yaitu Router, tetapi di Lab kali ini kita akan menghubungkan VLAN atau Network yang berbeda menggunakan Multilayer Switch.

Multilayer Switch ini adalah Switch yang bekerja diantara Layer 2 dan Layer 3.

Inilah kehebatan dari Cisco, namun jika Routing yang lebih luas lebih dianjurkan menggunakan Router sesuai fungsinya.

Untuk topologinya sebagai berikut.

Disini saya buat 1 Perangkat MLS memiliki 3 VLAN dengan IP Address yang berbeda, perhatikan gambar 👇

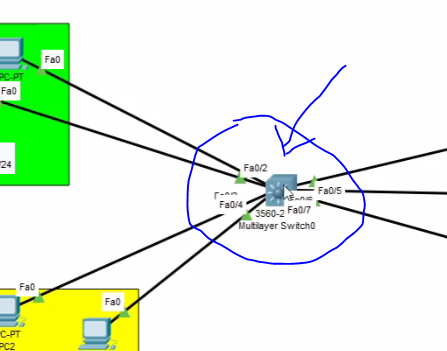

Pertama kita buka prangkat MLS nya, perhatikan gambar 👇

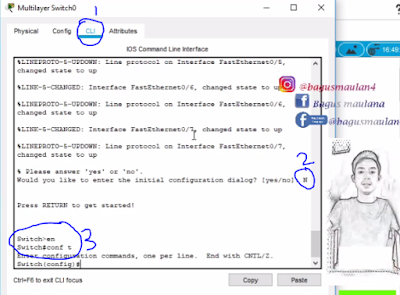

selanjutnya kita masuk ke menu global / menu configurasi, perhatikan gambar 👇

Selanjutnya, kita buat VLAN dan Nama VLAN seperti di Topologi kita akan membuat 3 VLAN untuk konfigurasinya, perhatikan gambar 👇

setelah membuat VLAN dan Nama VLAN, selanjutnya kita masukan Fasternet / PC kedalam Vlan yang telah kita buat sebelumnya. untuk konfigurasinya, perhatikan gambar 👇

setelah memasuka fasternet ke dalam VLAN, kita bisa cek konfigurasi yang telah kita buat tadi, untuk melihat konfigurasi, perhatikan gambar 👇

selanjutnya, kita akan membuat Ip address Gatwey untuk setiap VLAN nya, 10.10.10.1 untulk VLAN 10,    20.20.20.1 untuk VLAN 20 dan 30.30.30.1 untuk VLAN 30. untuk konfigurasinya , perhatikan gambar 👇

Konfigurasi membuat IP Gateway Vlan 10

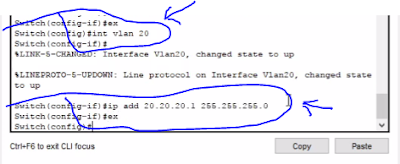

Konfigurasi membuat IP Gateway Vlan 20

Konfigurasi membuat IP Gateway Vlan 30

Setelah selesai membuat IP Gateway, selanjutnya kita masukan IP Address Gateway, IP Address Network dan Subnetmask nya kedalam PC di masing masing VLAN, perhatikan gambar 👇

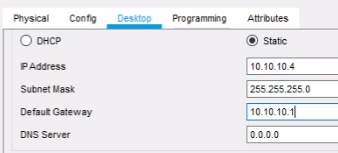

IP Address di VLAN 10

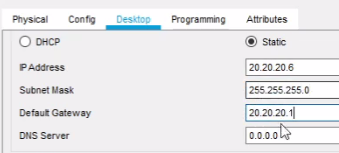

IP Addres di VLAN 20

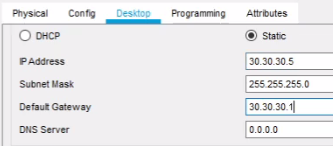

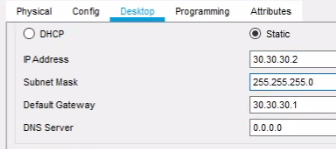

IP Addres di VLAN 30

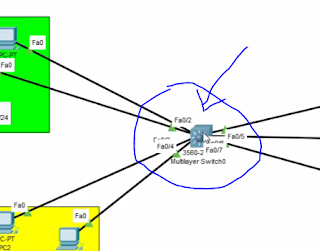

Setelah selesai memasukan IP Address di semua PC, kita masuk kembali ke MLS, perhatikan gambar 👇

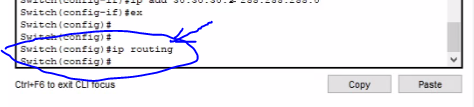

selanjutnya Konfigurasi terakhir kita masukan #ip routing. agar PC yang berada di VLAN 10 bisa saling berhubungan dengan VLAN 20 dan VLAN 30. kalo konfigurasi ini tidak dimasukan PC hanya bisa saling berhubungan / berkomunikasi dengan PC yang berada di VLAN yang sama saja, perhatikan gambar 👇

jika konfigurasi berhasil, semua PC akan bisa saling berkomunikasi, perhatikan gambar 👇

untuk lebih jelasnya saya telah sediakan Video tutorialnya, video 👇
