Inter VLAN Routing

di lab sebelumnya kita hanya bisa melakukan ping ke sesama VLAN. Tetapi di Lab ini kita akan menghubungkan atau melakukan ping ke PC yang berbeda VLAN. Jadi dengan adanya Router ini kita bisa menghubungkan VLAN & Network yang berbeda.

Untuk Topologinya sebagai berikut :

disini saya buat 1 Router dan 2 Switch, di Switch 1 memiliki 3 VLAN dan di Switch 2 memiliki 2 VLAN dengan Ip Address yang berbeda.

Pertama kita masuk ke switch 1 terlebih dahulu, perhatikan gambar 👇

Awal konfigurasi, seperti biasa kiat masuk ke menu global atau menu config, perhatikan gambar 👇

Selanjutnya, kita buat VLAN dan Nama VLAN nya, perhatikan gambar 👇

Setelah membuat VLAN, selanjutnya kita masukan fasternet yg terhubung ke PC, ke dalam VLAN yang telah kita buat, perhatikan gambar 👇

selanjutnya kita bisa cek konfigurasi VLAN yang telah kita buat, perhatikan gambar 👇

setelah selesai membuat konfigurasi di switch 1, selanjutnya kita masuk ke switch 2, perhatikan gambar 👇

selanjutnya, sama seperti di switch 1, di switch 2 juga kita buat VLAN dan konfigurasikan fasternet nya ke dalam VLAN yang kita buat, perhatikan gambar 👇

cek konfigurasi VLAN, perhatikan gambar 👇

Setelah selesai membuat VLAN di masing-masing Switch, selanjutnya kita masuk ke Router, perhatikan gambar 👇

di router juga sama jika kita ingin membuat konfigurasi, kita harus masuk terlebih dahulu ke menu global atau config, perhatikan gambar 👇

setelah masuk menu configuration, pertama kita aktifkan terlebih dahulu jalur dari router menuju switch, jalur router sebelum diaktifkan akan merah, perhatikan gambar 👇

untuk mengaktifkan jalur router ke switch, perhatikan fasternet nya, ada fa0/0 dan fa1/0,

fa0/0 itu jalur menuju switch 1 dan fa1/0 itu jalur menuju switch 2.

pertama kita aktifkan terlebih dahulu jalur menuju switch 1, perhatikan gambar 👇

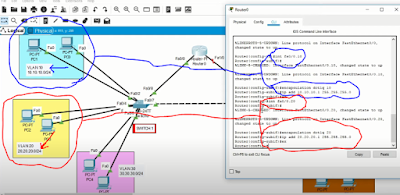

selanjutnya, kita membuat Ip Addres Gateway untuk PC di masing-masing VLAN,

int fa0/0.10 = maksudnya kita akan mengkonfigurasikan Vlan 10 di switch 1

int fa0/0.20 = kita akan mengkonfigurasikan Vlan 20 di switch 1

int fa0/0.30= kita akan mengkonfigurasikan Vlan 30 di switch 1

contoh : 10.10.10.1 255.255.255.0 = Ip Address Gateway yg dibuat untuk semua PC di VLAN 10

untuk konfigurasinya, perhatikan gambar 👇



masih di Router, selanjutnya kita aktifkan jalur router ke switch 2 fa1/0 yang masih merah, perhatikan gambar 👇

ketikan konfigurasinya, sampai jalur berubah menjadi hijau, perhatikan gambar 👇

int fa1/0.40 = maksudnya kita akan mengkonfigurasikan Vlan 40 di switch 2

int fa1/0.50 = kita akan mengkonfigurasikan Vlan 50 di switch 2

contoh : 192.168.10.1 255.255.255.0 = Ip Address Gateway yg dibuat untuk semua PC di VLAN 40

              192.168.20.1 255.255.255.0 = Ip Address Gateway yg dibuat untuk semua PC di VLAN 50

untuk konfigurasinya, perhatikan gambar 👇

kita sudah selesai membuat konfigurasi di Router.

selanjutnya, kita masukan Ip Address yang dibuat di router tadi ke dalam PC pada masing masing VLAN beserta Ip addres Network dan Subnetmas nya.

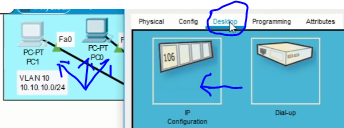

pertama kita masuk kedalam PC, klik PC tersebut, perhatikan gambar 👇

Konvigurasi IP Address VLAN 10 Switch 1

Konvigurasi IP Address VLAN 20 Switch 1

Konvigurasi IP Address VLAN 30 Switch 1

Konvigurasi IP Address VLAN 40 Switch 2

Konvigurasi IP Address VLAN 20 Switch 1

Selanjutnya konfigurasi terakhir, kita harus trunking jalur switch ke switch dan switch ke router nya.

perhatikan gambar 👇

untuk membuat konfigurasi tranking kita masuk ke switch 1 terlebih dahulu dan perhatikan fasternet menuju switch 2 dan routernya jangan sampai salah, perhatikan gambar 👇

Selanjutnya, kita masuk ke switch 2 perhatikan fasternet menuju switch 1 dan routernya jangan sampai salah, perhatikan gambar 👇

Untuk lebih jelas saya sediakan video tutorialnya, video 👇

Terimakasih selamat mencoba !!!
